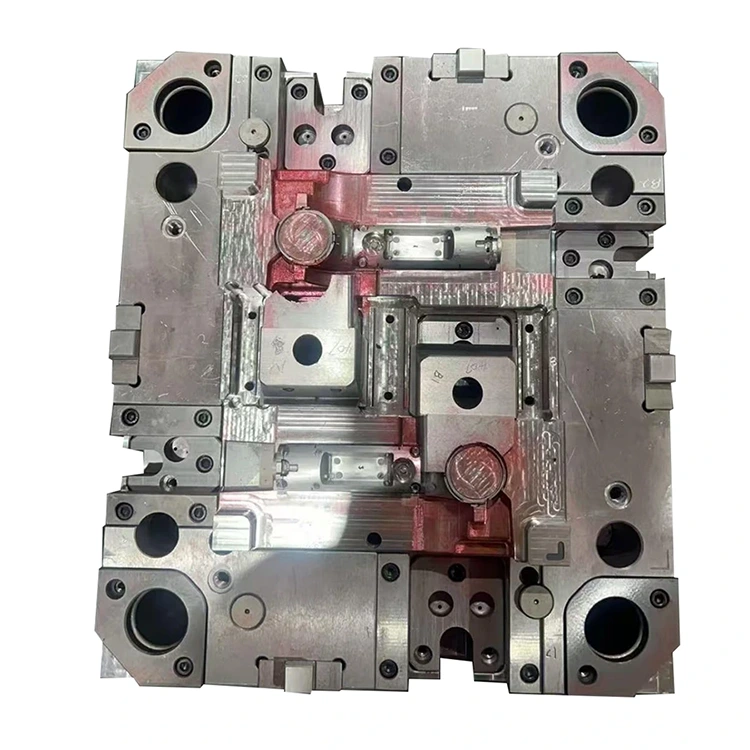

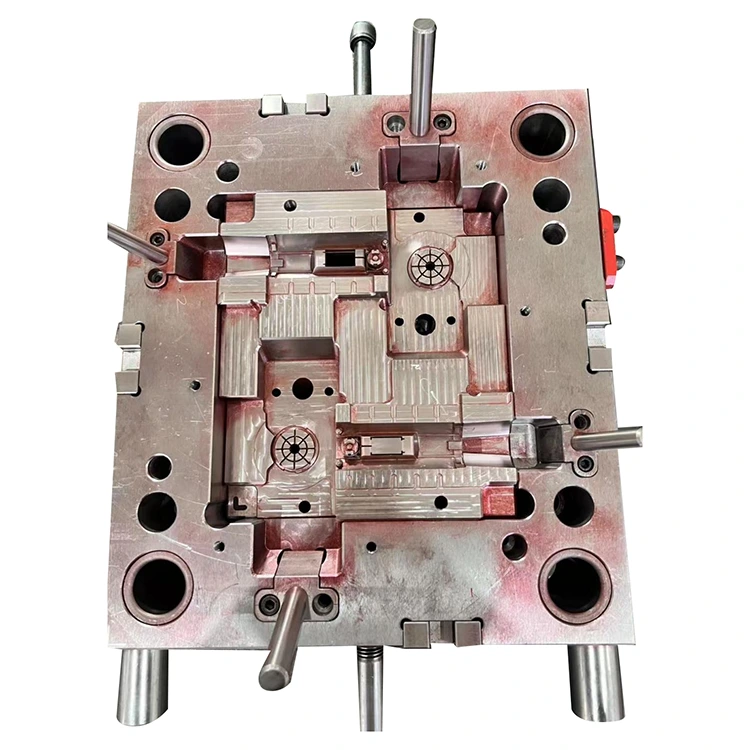

高速ヘアドライヤーの後部ハンドル用射出成形金型

精密金型の大手サプライヤーとして、Tengrui Mold は、複雑なハンドル部品製造の課題に取り組むために、高速ヘアドライヤーの後部ハンドル用の射出成形金型をオーダーメイドで製造しています。科学的な 2 キャビティ設計と高度なスライダーコア引き込み構造により、一体成形と高効率を実現します。製品の精度と安定性を確保することが認められ、ハイエンドの高速ヘアドライヤー生産ラインには欠かせない中核装置となっています。先進的な素材、精緻な職人技、信頼できる品質保証により、プレミアム家電メーカーに効率的で高品質のソリューションを提供します。

コアセールスポイント

1.複雑な構造物の一体成形

スライダーの芯抜き構造とインサート構造を一体化し、吸気グリル、補強リブ、バックルを備えたハンドルを一工程で射出成形し、二次加工を省きます。これにより、手順とコストが削減され、同時に寸法のずれを回避して構造の完全性と組み立て精度が確保されます。

2.効率的な量産能力

2 キャビティ設計とバランスのとれたホット ランナー システムにより、32 秒の単一射出サイクルが実現します。単一キャビティ金型と比較して効率が大幅に向上し、大量生産のニーズを満たし、ハイエンド家電企業の納期を短縮します。

3.高い表面仕上げ

キャビティ部は鏡面研磨（Ra≦0.02μm）を採用し、フローマークやウェルドラインのないハンドルを実現。その滑らかな質感は、高級家電製品の厳しい外観基準を完全に満たしています。

4.長寿命と耐久性

コア部品には耐摩耗性金型鋼を使用しており、真空熱処理後HRC52～56に達します。通常の生産では 400,000 回を超える金型サイクルの耐用年数を誇り、交換およびメンテナンスのコストを削減します。

5.軽量化への適応性

キャビティ充填経路の最適化と材料の冗長性の低減により、ハンドルの重量偏差が ±2% 以内に制御されるため、この高速ヘアドライヤーの後部ハンドル用射出成形金型は、構造強度を確保しながら高速ヘアドライヤーの軽量設計に完全に適合します。

材料構成

・モールドベース：S50C炭素鋼を使用しており、剛性が高く加工性に優れ、金型構造が安定しています。

- キャビティ/コア: NAK80 プラスチック金型鋼、高い研磨性と耐変形性を兼ね備え、精度と表面品質を実現します。

- スライダー/インサート: SKD61 熱間加工鋼、過酷な作業条件でも優れた熱疲労性と耐摩耗性を備えています。

- ガイドコンポーネント: SUJ2 ベアリング鋼製ピラー/ブッシングにより、正確で安定した型開閉を保証します。

- 補助アクセサリ: SKH51 ハイス鋼エジェクタピン、高強度、耐摩耗性があり、スムーズな排出を実現します。

製造工程

1.金型設計

3D モデリングとモールド フロー解析により、ランナー、冷却チャネル、排出システムが最適化され、収縮や反りなどの欠陥が軽減され、応力集中が回避されて安定した製品品質が実現します。

2.精密加工

5軸CNC、放電加工、ワイヤーカットによりキャビティ寸法精度±0.05mm以内を確保し、安定した高精度ハンドル生産を実現します。

3.表面処理

キャビティ鏡面研磨（Ra≦0.02μm）と金型ベースの窒化処理により、防錆・耐摩耗性が向上し、金型の寿命が延び、製品の均一な外観が保証されます。

4.アセンブリとデバッグ

500 を超える連続テスト金型により、顧客の基準を満たすように射出パラメータが最適化されます。当社工場の専門的な組立およびデバッグチームが、この高速ヘアドライヤーの後部ハンドル用射出成形金型に信頼できる技術サポートを提供します。

アプリケーションシナリオ

この高速ヘアドライヤーの後部ハンドル用の射出成形金型は、家庭用/業務用高速ヘアドライヤーの後部ハンドルの量産に使用され、手持ち衣類スチーマーなどの同様の小型家電製品に適用できます。中国に拠点を置く Tengrui Mold は、顧客のニーズに合わせてカスタマイズされたソリューションを提供します。

品質保証

- 納入前に500回以上の連続テスト金型を実施し、バリや変形のない安定した成形を保証します。

- 12 か月の保証。人為的でない損傷に対する無料修理/交換をカバーします。

- 専門のアフターセールス チームがリモート デバッグ、オンサイト メンテナンス、プロセスの最適化を提供します。
