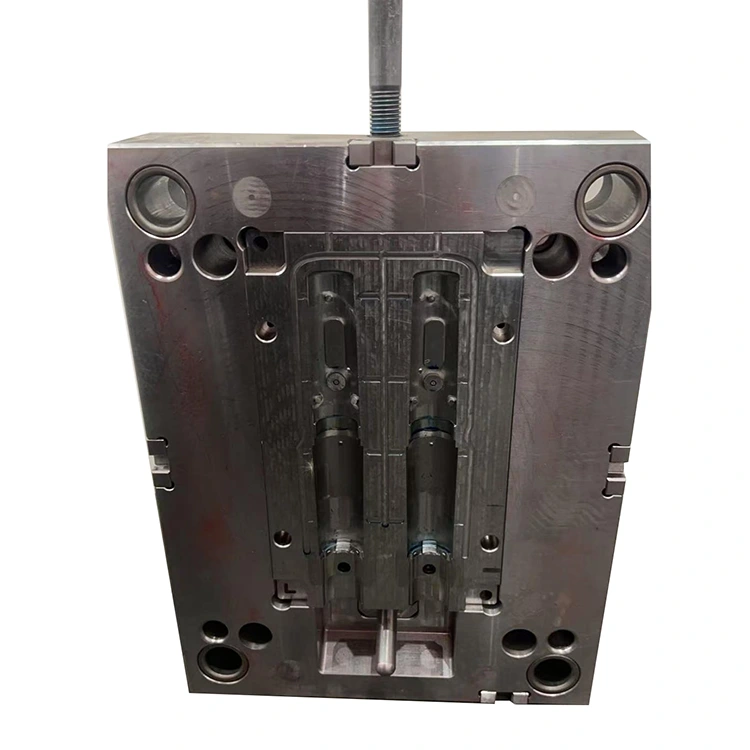

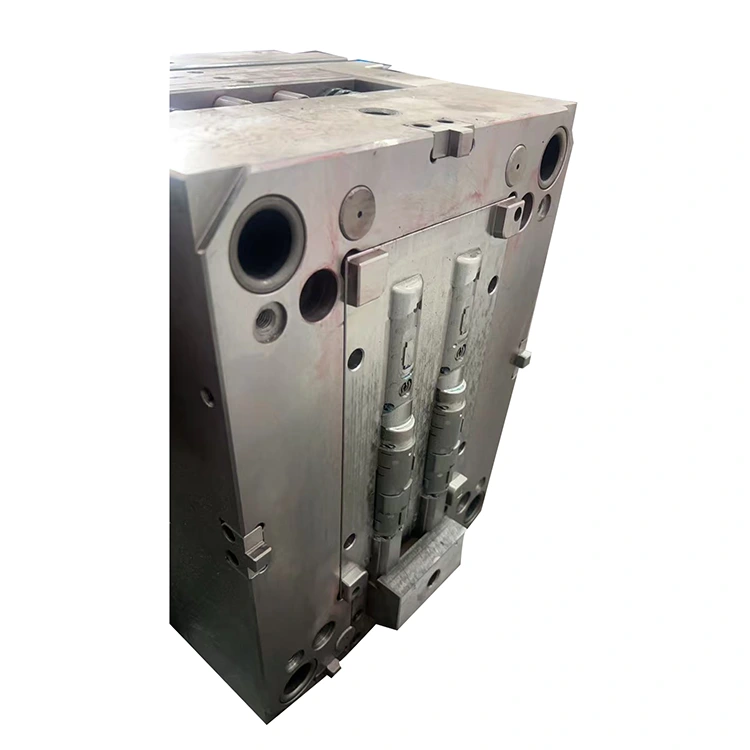

ヘアドライヤーハンドル用射出成形金型

Tengrui Mold が製作したヘアドライヤーのハンドル用の高精度射出成形金型は、2 キャビティ構造と精密スライダーコア抜き設計を統合し、バックルや補強リブを備えた複雑なハンドルのワンステップ成形を実現します。 Tengrui Mold は、大手金型サプライヤーとして、性能と効率のバランスを保ち、金型が家電企業の量産リズムに確実に適応できるようにしています。

コアセールスポイント

1. 複雑な構造への適応性

スライダー芯抜き機構とアングルピン機構を一体化し、バックルや補強リブを備えた複雑なインナーハンドルを高精度に成形します。 1 回限りの射出成形により二次加工が不要になり、組み立て要件を直接満たしてコストを削減できます。

2. 効率的な量産設計

2 キャビティ レイアウトと最適化されたホット ランナー システムにより、1 回の射出サイクルが 35 秒に短縮され、効率が向上します。均一な樹脂流動により、安定した量産を実現する一貫した 2 個取り成形品質が保証されます。

3. 高い表面品質

キャビティとコアには鏡面研磨（Ra≤0.02μm）を施したNAK80鋼を使用しており、成形されたハンドルにフローマークやウェルドラインがなく、ハイエンド家電の外観基準を満たしています。

4. 長寿命と耐久性

コア部品は耐摩耗鋼を採用し、真空熱処理後HRC50-54に達します。その耐用年数は通常の生産で 300,000 の金型サイクルを超え、交換やメンテナンスの頻度を削減します。

材料構成

Tengrui Mold は、ヘアドライヤーのハンドル用の射出成形金型の各コンポーネントに高品質の材料を選択し、詳細な構成は次のとおりです。

・モールドベース：S50C炭素鋼を使用しており、剛性が高く加工性に優れ、金型構造が安定しています。

- キャビティ/コア: NAK80 鋼、優れた鏡面研磨性能と耐変形性を保証します。

- スライダー/インサート: SKD61 鋼、高温の繰り返し環境での熱疲労と摩耗に耐性があります。

- ガイドコンポーネント: SUJ2 ベアリングスチールピラーとブッシュにより、正確で安定した型開閉を保証します。

- 補助アクセサリ: SKH51 ハイス鋼エジェクタピン。高い強度と耐摩耗性を備え、スムーズな脱型を実現します。

製造工程

Tengrui Mold は、生産全体を通じてヘアドライヤーのハンドル用の射出成形金型の正確な品質管理のための厳格なプロセス基準を遵守しています。

1. 金型設計: 3D モデリングと金型フロー解析により、ランナーと冷却のレイアウトが最適化され、反りや収縮が軽減されます。

2. 精密加工：5軸CNC、EDM、ワイヤーカットにより、キャビティの寸法精度は±0.015mm以内を保証します。

3. 表面処理：キャビティ鏡面研磨（Ra≤0.02μm）。モールドベースは窒化処理されており、防錆性と耐摩耗性を備えています。

4. 組み立てとデバッグ: 300 以上の連続テスト金型によりパラメーターが最適化され、顧客の基準への準拠が保証されます。

アプリケーションシナリオ

このヘアドライヤーハンドル用射出成形金型は、家庭用/業務用ヘアドライヤーのインナーハンドルの量産用であり、衣類スチーマーなどの小型家電製品にも適用できます。 Tengrui Mould の中国工場には完全な設備と研究開発チームがあり、カスタマイズされたソリューションを提供しています。

品質保証

Tengrui Mold は包括的な品質保証を提供します。

- 出荷前に 300 回以上の連続テスト金型を実施し、安定した成形と欠陥ゼロを保証します。

- 12 か月の保証。人為的でない損傷に対する無料修理/交換をカバーします。

- リモート デバッグ、オンサイト メンテナンス、プロセスの最適化を提供する専門のアフターセールス チーム。

Tengrui モールドについて

Tengrui Mold は信頼できる精密金型メーカーとして、世界の家電企業に高品質のソリューションを提供しています。高度な技術と健全なアフターサービスにより、有名ブランドとの長期的な協力関係を維持し、技術革新に注力しています。
